純水流量表如何正確接線圖解
點擊次數：4033 發布時間：2020-11-02 07:58:49
渦輪流量計接線

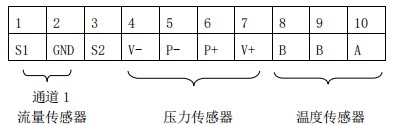

1 傳感器接線端子說明
傳感器通道 1（流量信號）：
1：+，
2：-。
傳感器通道 2：
3：+
2：-。
壓力傳感器：
4：V-， 壓力傳感器電源-；
5：P-， 壓力傳感器信號-；
6：P+， 壓力傳感器信號+；
7：V+， 壓力傳感器電源+；
溫度傳感器（Pt100）：
8： Pt100（1）；
9： Pt100（1）；
10：Pt100（2）。
2 輸出接線端子說明及接線方法：

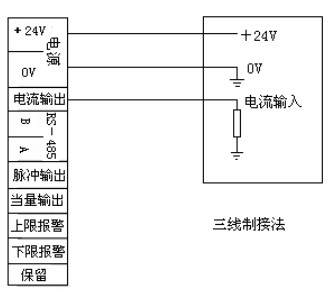

①三線制電流接法：

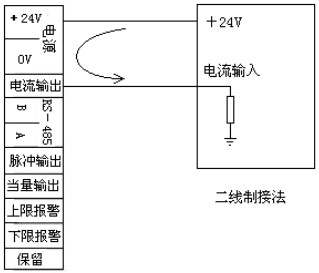

②二線制電流接法：
③三線制脈沖接法：

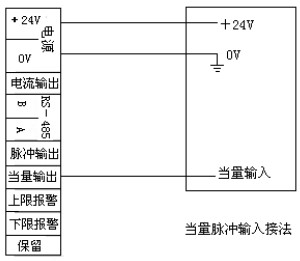

④三線制當量接法：
⑤報警輸出接線方法
